비상경보설비 및 단독경보형감지기

개요

1) 비상경보설비는 감지기에 의해 화재를 탐지하는 자동화재탐지설비가 적용되지 않는 소규모 소방대상물에서 화재가 발생

했을 경우 수동으로 발신기를 작동시켜 통보장치인 경종 또는 사이렌으로 거주자에게 경보하여 피난 및 초기 소화활동 등

을 원활하게 하기 위한 설비로서 종류에는 비상벨, 자동식 사이렌이 있다.

2) 단독경보형감지기는 자동화재탐지설비가 적용되지 않는 소규모 소방대상물에서 화재가 발생했을 경우 화재발생 상황을

단독으로 감지하여 자체에 내장된 음향장치로 경보하는 감지기를 말한다.

설치대상 및 설치면제

1) 설치대상

설비종류	설치대상
비상경보설비	1. 연면적 400㎡ 이상인 것 (터널 제외) 2. 지하층 또는 무창층 바닥면적이 150㎡ (공연장 100㎡) 이상인 것 3. 지하가 중 터널길이 500m 이상인 것 4. 50인 이상의 근로자가 작업하는 옥내 작업장
단독경보형감지기	1. 연면적 2,000㎡ 미만인 교육연구시설, 수련시설의 합숙소 또는 기숙사 2. 연먼적 1,000㎡ 미만인 아파트, 기숙사 3. 연면적 600㎡ 미만인 숙박시설 4. 연면적 400㎡ 미만인 유치원 5. 숙박시설이 있는 수련시설로서 수용인원 100명 미만 6. 단독주택 및 공동주택 (아파트 및 기숙사 제외)

2) 설치면제

면제 대상설비	면제 조건
비상경보설비, 단독경보형감지기	자동화재탐지설비 설치시
비상경보설비	단독경보형감지기 2개 이상 연동시

구성요소

설비종류		구성요소
비상경보설비	비상벨	1. 기동장치, 음향장치, 표시등, 비상전원, 배선으로 구성 2. 일반적으로 발신기세트(경종, 표시등, 발신기)를 사용함 3. 기동장치는 발신기세트의 누름스위치를 사용
	자동식 사이렌	1. 발신기세트의 경종대신 사이렌이 사용됨
단독경보형감지		1. 자동복귀형 스위치, 작동표시등, 전원표시등, 내장형 건전지로 구성 2. 자동복귀형 스위치 - 수동으로 작동시험을 할 수 있는 스위치

설치기준

1) 비상벨 또는 자동식 사이렌

① 부식성 가스 또는 습기 등으로 인하여 부식의 우려가 없는 장소에 설치할 것

② 지구음향장치는 소방대상물의 층마다 설치하되, 음향장치까지의 수평거리는 25m 이하. 다만, 비상방송설비를

비상벨설비 또는 자동식사이렌설비와 연동할 때에는 지구음향장치 생략 가능

③ 음향장치는 정격전압의 80% 전압에서 음향을 발할 수 있을 것. 다만, 건전지를 주전원으로 사용하는 음향장치는

그러하지 아니하다.

④ 음향장치의 음량은 음향장치의 중심으로부터 1m 떨어진 위치에서 90db 이상일 것

⑤ 발신기는 조작이 쉬운 장소에 설치하고, 조작스위치는 바닥으로부터 0.8m 이상 1.5m 이하 높이에 설치

⑥ 발신기는 소방대상물의 층마다 설치하되, 발신기까지의 수평거리는 25m 이하. 다만, 보행거리가 40m 이상일 경

우 추가 설치

⑦ 발신기의 표시등은 함의 상부에 설치하되, 그 불빛은 부착면으로부터 15˚ 이상의 범위 안에서 10m 이내의 어느

곳에서도 쉽게 식별할 수 있는 적색등일 것

⑧ 상용전원 - 축전지, 전기저장장치 or 교류전압 옥내간선, 전원까지의 배선은 전용으로 할 것

⑨ 비상전원 - 60분 감시 후 10분 이상 경보할 수 있는 축전지 설비 or 전기저장장치를 설치할 것. 다만, 상용전원이

축전지설비인 경우 또는 건전지를 주전원으로 사용하는 무선식 설비인 경우에는 비상전원을 생략할 수 있다.

⑩ 개폐기 - "비상벨설비 또는 자동식사이렌설비용" 표지 할 것

⑪ 전원회로 배선 - 내화배선, 그 밖의 배선 - 내화 or 내열배선

⑫ 배선은 다른 전선과 별도의 관, 덕트, 몰드, 박스 등에 설치할 것

2) 단독경보형감지기

① 소방대상물의 각 실마다 설치하되, 바닥면적이 150㎡를 초과하는 경우 150㎡ 마다 1개 이상 설치할 것

② 최상층의 계단실 천장에 설치할 것

③ 건전지를 주전원으로 사용 시 정상작동 될 수 있도록 교환할 것

④ 상용전원을 주전원으로 사용 시 2차전지는 법 제39조 규정에 의한 제품을 사용할 것

누전경보기

개요

1) 누전경보기는 600V 이하의 저압전로에서 누설전류 또는 지락전류를 검출하여 당해 소방대상물의 관계자에게 경보를

발하는 설비로서 인체에 대한 감전방지, 누전에 의한 화재 및 폭발방지, 아크에 의한 전로 및 기계기구의 손상방지가

주목적이다.

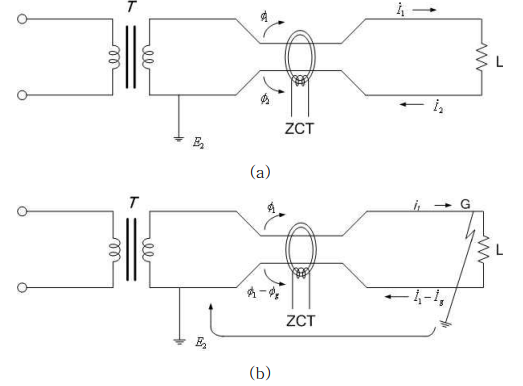

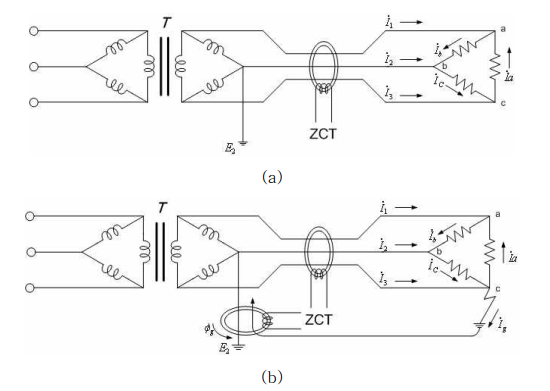

2) 누설 또는 지락전류를 검출하는 영상변류기(ZCT), 그 전류를 증폭하는 수신부, 경보를 발하는 음향장치로 구성된다.

설치대상

계약전류용량이 100A를 초과하는 특정소방대상물

(동일 건축물에 계약종별이 다른 전기가 공급되는 경우에는 그 중 최대계약전류용량)

구성

구성	기능
ZCT	1. 누설전류를 검출하여 수신기에 신호를 송출하는 장치 2. 누설전류 - 200/1.5mA, 종류 - 옥외형, 옥내형(관통형, 분할형)
수신부	1. ZCT로부터 검출된 누설전류를 수신하여 경보하는 장치 2. 감도 조정기능, 누전량 측정기능, 자체회로 시험기능
음향장치	1. 사용전압의 80%에서 정상적으로 발보 가능할 것 2. 음량 및 음색은 다른 기기의 소음 등과 명확히 구별될 것
차단릴레이	누설전류가 흐를 때 전원을 자동 차단
